事发21楼办公室？

21楼朝南的大办公室，约10多平方米，有两扇推窗。其中进门右手边办公桌边上，有一扇推窗，推窗高约50厘米，长约1米，开启着。玻璃仍在，不过与周边其他幕墙玻璃相比，显得特别透亮。近看，推窗外侧边缘还有些胶状脱落的模样。

物业对前来勘察的警察说，这窗户原本应该是双层玻璃的，分内层和外层，是钢化玻璃，现在窗框上只剩下内层玻璃，外层钢化玻璃不见了。

下午3点多，警方刚走，四五位玻璃专家在物业的陪同下，又再次对21楼的右侧推窗进行了查看，并用手摸了摸推窗玻璃说：“是少了一块。”

大楼物业主任邵先生说：“21楼那两扇推窗是进行改装过的，原先都是密闭式的幕墙玻璃，后来业主入住时，自己找了相关单位进行了改装，没有通过我们物业。”

21楼租户说：“我们是2月15日来签的合同，当时确实是密闭式的幕墙，因为要做办公室，我们向物业提出申请改装成推窗，物业说要统一改装的。然后我们提交了申请，4月初的时候，由物业统一找了一家单位来帮我们改装成了推窗，我们这一层，就这间办公室两扇推窗是改装过的。”

钢化玻璃

为什么频频坠落？

钢化玻璃坠落的事故，几乎每年都有发生。钢化玻璃为什么这么容易坠落？

昨天下午，南玻集团华东地区技术部侯主任在听记者讲解了昨天事故的基本情况后，大致分析了钢化玻璃为何会掉落的原因。

侯主任说，这应该不是一个意外，肯定是哪一个环节出错了。他认为主要有3种可能性：

①掉落的只有外片玻璃，内片玻璃还完好无损，这不排除玻璃本身质量的问题。

②结构有问题。玻璃窗的框体结构设计可能有问题。也有可能玻璃安装时不规范。

③使用不规范。开关窗时，用力过大。曾经有这样的客户，直接用手推玻璃，而不是推把手。

钢化玻璃自爆率千分之三

还有一个可能的原因是自爆。

自爆是钢化玻璃的固有缺陷，因为钢化玻璃内含有一种叫硫化镍的成分，在热胀冷缩情况下，这种小颗粒会变大变小，与玻璃形变大小不吻合，此时，就可能导致玻璃内部应力变化剧烈，而产生自爆。这种自爆概率大多数厂家规定是千分之三。

钢化玻璃的生产原料是石英砂矿石，硫化镍就存在于石英砂矿石中，虽然玻璃厂家在生产过程中，会尽量去除硫化镍，但以目前国内的技术，还无法将硫化镍完全清除干净。

我们知道钢化玻璃掉到地上后，都碎成了一块块小拇指指甲大小的小玻璃碴。为了保证这些碎碴尽可能少伤人，2006年3月1日实施的国家标准《建筑用安全玻璃·钢化玻璃》（GB15763.2-2005），对钢化玻璃碎裂后的碎碴状态，作出了明确规定：4-12mm厚的平面钢化玻璃，任何50mm×50mm区域内的碎片数不得少于40粒。

南玻集团华东地区技术部侯主任说：“如果钢化玻璃是先自爆，然后再掉落的，碎裂后的钢化玻璃一般只有指甲盖那么大，另外，钢化玻璃之所以叫安全玻璃，就是指碎裂后的钢化玻璃没有锐角，即使是从21楼掉落的也不会导致那个姑娘受伤这么严重。所以，自爆的可能性是不大的。”

蔡先生是杭州一家建筑监理公司的负责人，主要负责幕墙玻璃的质检工作。他并不同意上面侯主任自爆不会伤人的说法。他说，钢化玻璃自爆后，在下坠的过程中，虽然已经碎成蜘蛛纹，但很多时候还是会粘在一起，依然是一大块一大块的，甚至还可能是一整块，只有砸在地面上后，才会碎成小颗粒，所以昨天发生的严重伤人事故，在他看来并不奇怪。

“普通玻璃掉下来很锋利，当然会伤人。钢化玻璃不锋利，但也很重，当然会砸伤人，无非是砸到人的同时，它四分五裂了，伤情与普通玻璃相比，要好一些而已。”蔡经理说。

粘接不牢，钢化玻璃从窗户上脱落了？

还有一种可能是玻璃从窗户上脱落了。

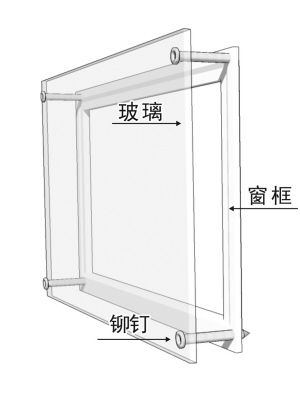

蔡经理说，幕墙玻璃的安装主要有两种：将玻璃4个角钻4个孔，用螺栓固定在窗框上。还有一种是用硅酮结构胶，将玻璃粘在窗框上。前者固定牢靠，不会脱落。后者，如果使用的胶水质量不好的话，比如胶水老化，再加上开关窗户时用力过大，就有可能造成外层玻璃的整体脱落。

昨天，有目击者说，当时玻璃掉下来时，还是一大块，砸到女孩腿上后才碎裂的。到底是自爆，还是脱落，目前还在调查中。

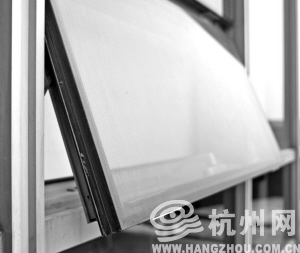

昨天发生“事故”的就是这种玻璃窗 记者 陈小向 摄

玻璃幕墙设计寿命只有25年？

中国建筑科学研究院研究员赵西安是我国著名的幕墙玻璃专家。他说，目前我们国家生产幕墙玻璃胶（硅酮结构胶）的正规厂家有30多家，其中三四家产品比较靠得牢。符合国家标准的硅酮结构胶，安全寿命在25年以上没问题。

但现在有大量小企业，他们生产的硅酮结构胶质量很差。好胶和坏胶的价格甚至相差四五倍，不排除有的幕墙玻璃安装企业为了节约成本，使用了劣质胶，导致外片玻璃粘接不牢脱落的现象。

另外，按照我们国家的相关标准，玻璃幕墙结构件的设计使用年限为25年，像粘接玻璃使用的硅酮结构胶寿命也是25年。25年后，是不是不能用了？那倒也不一定。现在我们国家有的幕墙已经超过了25年了，依然完好。但隐患肯定会越来越高。对这些超龄的幕墙怎么办？目前国家还没有一个说法。

高空落下的玻璃雨威力相当于子弹

钢化玻璃最早于上世纪三四十年代出现于国外，我国于上世纪90年代引进，特别是2003年四部委出台《建筑安全玻璃管理规定》要求幕墙玻璃必须使用钢化玻璃后，钢化玻璃在我国的使用场所越来越多。

但钢化玻璃的自爆现象从其问世至今，一直未能解决，自爆也因此被称为钢化玻璃的癌症。其实这几年，国内一直对幕墙玻璃是否一刀切使用钢化玻璃存在争论。有的说，钢化玻璃碎裂后，颗粒很小，更安全。但也有许多专家呼吁，不妨使用自爆率更低的半钢化玻璃。

中国建筑科学研究院研究员赵西安是我国著名的幕墙玻璃专家，著有《建筑幕墙工程手册》、《玻璃幕墙设计、施工、监理》等书，针对幕墙玻璃容易出现自爆现象，他专门写过一篇《幕墙可以采用半钢化玻璃》文章。

他说，将浮法玻璃加热至软化温度后急剧冷却就成为钢化玻璃，其强度可以达到浮法玻璃的4-5倍。当玻璃的表面应力大于70N/mm2时，有可能出现自爆现象。应力越大，破碎后形成的玻璃颗粒越小。我国规定，钢化玻璃压应力应大于90N/mm2。目的是追求小颗粒以保安全。但应力提高，反而大大提高了玻璃的自爆率。在我国，通常1%-3%的自爆率被认为是可以接受的。虽然可以采取技术措施降低其自爆率至千分之一，但不可能保证做到完全不自爆。

“有些人认为自爆后玻璃颗粒是‘玻璃雨’，不会产生大的伤害的观点，已被许多事实否定了。这些颗粒决不是温柔的小雨，而是劈头破脸、砸车碎物的可怕冰雹。从高处飞下的玻璃颗粒具有巨大的冲击力，如同子弹，尺寸虽小却具有极大的破坏力。对于大量百米以上高度的建筑而言，碎片的大小尺寸已经没有决定性意义了，防止玻璃突然破碎才是当务之急。

“这几年幕墙玻璃破碎的事例几乎都是由钢化玻璃自爆而产生，很少听说是由用户撞击、人为破坏而发生的。从客观事实出发，我们是否应当改变一下思路，不要只盯着玻璃破碎后的块块大小尺寸，而应转到首先让玻璃不要想爆就爆，把重点放到防止玻璃自爆上面来？”

专家说：半钢化玻璃可以减少自爆

半钢化玻璃也是热增强玻璃，但加热后冷却速度较低，其表面应力小于70N/mm2。用于幕墙的半钢化玻璃，表面应力45N/mm2-54N/mm2。

半钢化玻璃表面应力较低，不会出现自爆现象。由于热增强，半钢化玻璃的强度达到普通浮法玻璃的2倍，有较高的耐受温度变化能力，也大大提高了抗冲击性能，不容易因温度突变或人为撞击而破碎。即使意外破碎，其裂缝并不交叉，所形成的放射形裂缝直达边缘，因边缘有胶缝粘结或边框夹持，玻璃碎片不容易掉落。

“2003年之前，我国内地的幕墙工程根据国外的成功经验，也曾广泛使用半钢化玻璃，取得良好的效果。使用了10多年，并未见到因为幕墙半钢化玻璃破碎掉下致伤人毁物的报道，幕墙业界也都认为幕墙采用半钢化玻璃是正常的做法。

“很遗憾，2003年以后，国家一刀切，要求幕墙必须使用所谓更安全的钢化玻璃，结果自爆伤人事故频频发生。

赵西安说，像2008年10月建成的上海环球金融中心(495米高、101层），世界最高的独立电视塔——广州电视塔（全高620米，玻璃幕墙高460米），因为高度太高，如果发生玻璃自爆要更换，不但吊运困难，而且安装非常危险。所以避免玻璃自爆是首要考虑，因此都采用了半钢化玻璃幕墙。

“我们无意一概否定钢化玻璃，有些地方还必须采用钢化玻璃，例如点支承玻璃面板因强度要求就得用钢化玻璃及其制品，自爆问题只能退居第二位。中国地方太大，幕墙工程太多，情况千变万化，不能简单一句话，一刀切：‘幕墙必须用钢化玻璃’。有些幕墙构件，例如支承面板的玻璃梁、玻璃肋，采用被称为安全玻璃的单片钢化玻璃是极端危险的，倒是‘非安全玻璃’的普通浮法玻璃危险性还小一点。实践表明，全盘肯定钢化玻璃，如同全盘否定半钢化玻璃一样，都是不科学的。实践是检验真理的唯一标准，应该让技术人员根据工程的具体情况，合理选用玻璃，求得最大限度的安全。”
